Hauteurs d’étanchéité & Résistance
| Hauteur d’eau | FlowStop < 120 cm | FlowStop 121 cm < Taille ≤ 199 cm | FlowStop 200 cm < Taille ≤ 230 cm | FlowStop 231 cm < Taille ≤ 350 cm |
|---|---|---|---|---|
| 10 cm | Aucun accessoire à ajouter | Aucun accessoire à ajouter | Aucun accessoire à ajouter | Ajouter – 2 sangles – 4 attaches au sol |
| 20 cm | ||||
| 30 cm | ||||
| 40 cm | ||||
| 50 cm | Ajouter – 1 sangle – 2 attaches au sol |
|||
| 60 cm | En appui contre une porte | |||
| 70 cm | ||||
| 80 cm | Hauteur de joint maximale : 70 cm | Hauteur de joint maximale : 70 cm | ||
| 90 cm | ||||
| 100 cm | Hauteur de joint maximale : 90 cm | Hauteur de joint maximale : 90 cm |

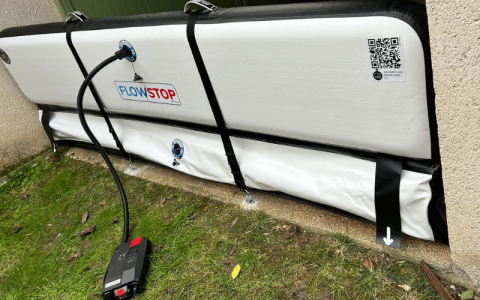

Comment positionner et installer des sangles sur mon FlowStop
Pour les Dispositifs d’une largeur supérieure à deux (2) mètres, des sangles ainsi que leurs mousquetons sont également fournis.
L’installation des sangles et la fixation des attaches au sol incombent exclusivement au Client. Les éléments de fixation (goujons d’ancrage béton, vis ou tout autre accessoire équivalent) ne sont pas fournis par FlowStop.
1 sangle FlowStop 200 cm < Largeur < 230 cm
2 sangles FlowStop 231 cm < Largeur < 350 cm
4 sangles FlowStop 351 cm < Largeur < 700 cm

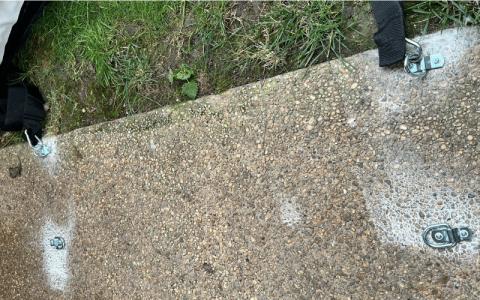

1. Positionnement des attaches
-
Placez les attaches au sol et marquez leurs emplacements.
-
Respectez un écartement de 25 à 30 cm, en tenant compte de l’épaisseur du FlowStop.

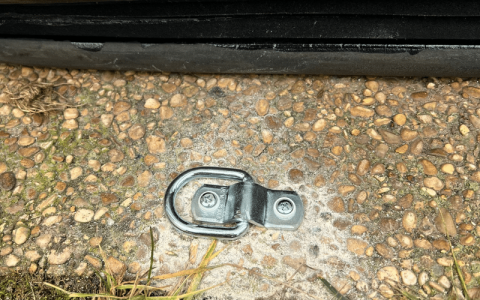

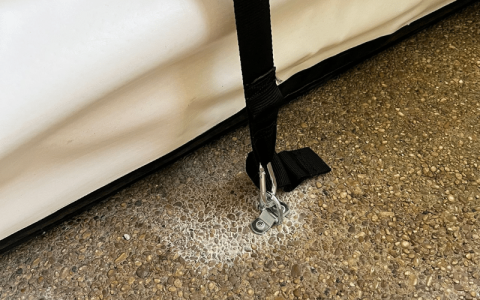

2. Fixation au sol
-
Percez le sol au diamètre correspondant à vos goujons d’ancrage béton.
-
Installez ensuite les fixations au sol.

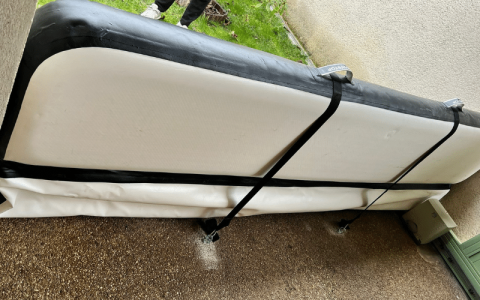

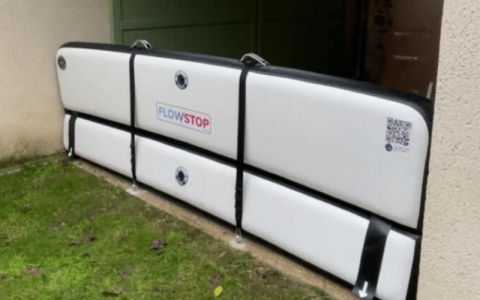

3. Mise en place des sangles
-
Accrochez les sangles à chaque côté du FlowStop à l’aide des mousquetons sur les attaches au sol.

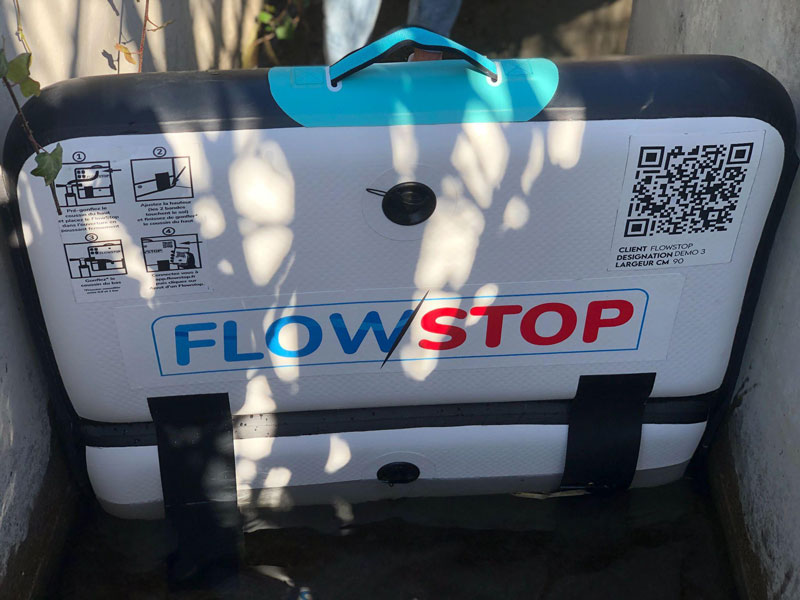

4. Tension des sangles (coussin supérieur)
-
Gonflez le coussin supérieur à 15 PSI.
-
Fixez et mettez les sangles en tension de chaque côté du FlowStop.
5. Gonflage du coussin inférieur
-
Gonflez le coussin inférieur à 15 PSI.
-
Cela permettra aux sangles d’exercer une pression sur le FlowStop et d’empêcher toute remontée.
6. Vérification finale
-

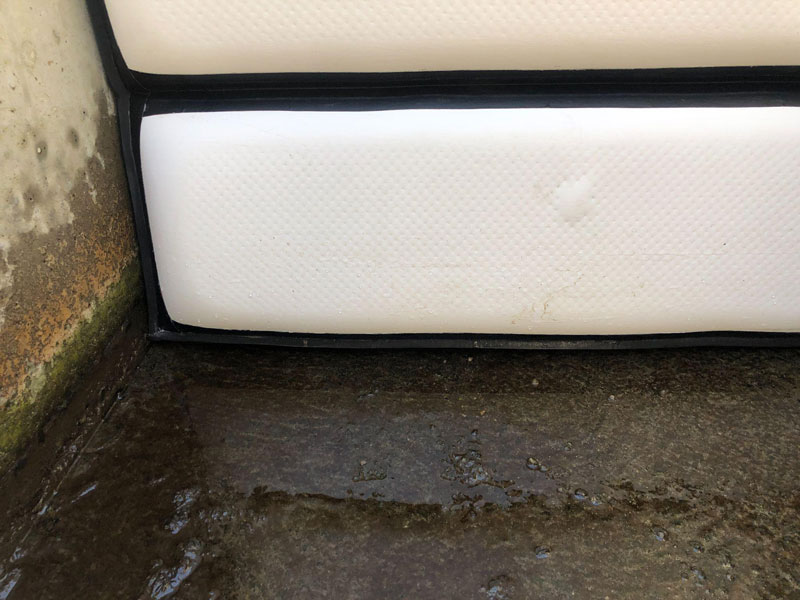

Assurez-vous que le joint du FlowStop est bien en compression sur toute la longueur au sol.
-
Cette étape confirme que les sangles sont correctement installées.
Les surfaces compatibles
Flowstop fonctionne sur la plupart des surfaces, que vos tableaux soient en brique, pierre, béton ou crépi votre FlowStop s’adaptera parfaitement grâce à son joint qui peut combler jusqu’à 1 cm d’espace ou d’imperfection sur votre mur.
Si votre surface est trop lisse, comme l’aluminium ou le bois peint, votre FlowStop glissera vers le haut au lieu d’appuyer vers le bas.
Dans ce cas, il sera nécessaire de poser une bande antidérapante de chaque côté, que nous vous fournirons dans votre commande.
Les surfaces incompatibles
Les FlowStop ne peuvent pas être installés sur les bardages en bois, ni sur les bardages en aluminium ou en PVC trop souples, ni sur un habillage en plaques de plâtre.
En effet, la pression exercée par le FlowStop serait trop importante et pourrait entraîner des dommages ainsi qu’une mauvaise installation du dispositif.
